| مكان المنشأ: | شنغهاي |
|---|---|
| اسم العلامة التجارية: | ZANFENG |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | ZFW400L 450 ملم |
| الحد الأدنى لكمية: | 1 قطعة |
| الأسعار: | Negotiable,USD1200-USD2000 |
| تفاصيل التغليف: | تغليف الصادرات القياسية ، صناديق خشبية خالية من التبخير. |
| وقت التسليم: | 5 ~ 10 أيام عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 1000 قطعة / قطعة شهريا |

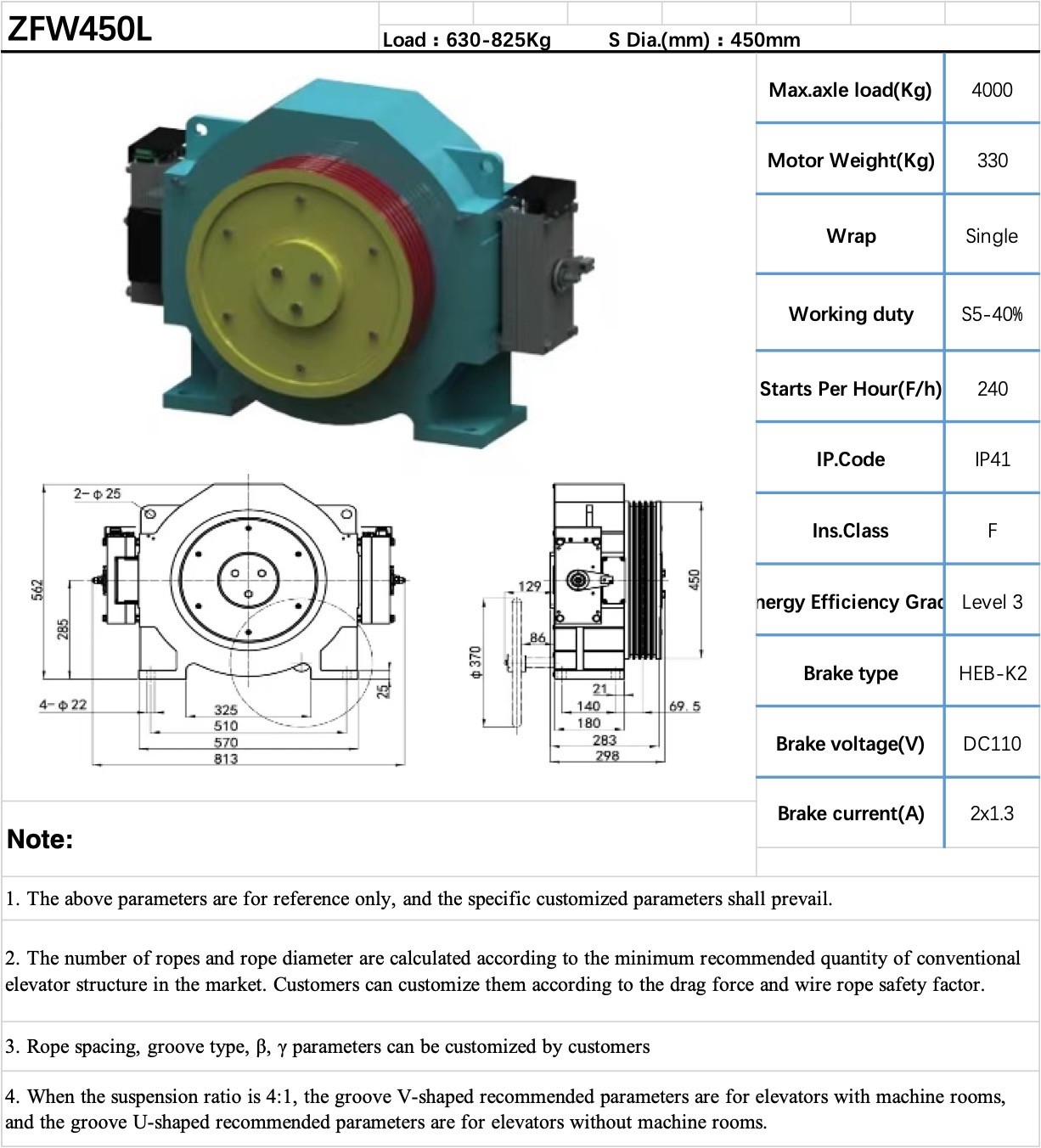

| الجهد: | 380 | الشد: | 2: 1/4: 1 |
|---|---|---|---|
| طَوّق: | العازب | Elv.Load: | 630-825 كجم |
| إلف السرعة: | 0.5-2.5 م / ث | أحزم بقطر: | 450 ملم |
| واجب: | S5-40٪ | الأعلى. حمولة ساكنة: | 4000 كجم |
| الوزن: | 330 كجم | الفرامل: | DC110V 2X1.3 |
| كود IP: | IP41 | <i>Ins.</i> <b>الإضافية.</b> <i>Class</i> <b>فصل</b>: | F |
| إبراز: | آلة جر المصعد الكهربائي,محرك جر المصعد 450 مم,محرك جر المصعد IP41 |
||
الملاحظة

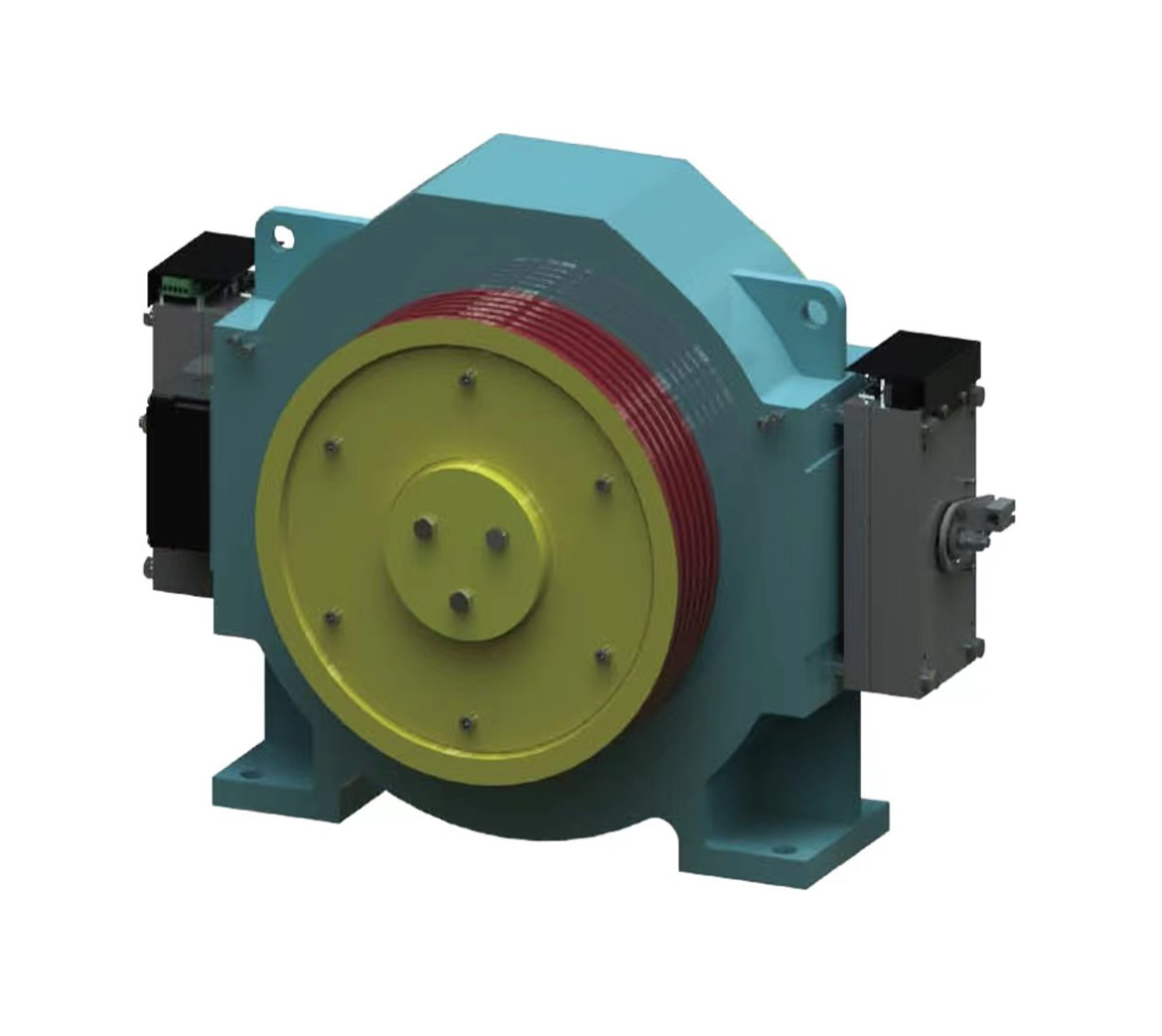

آلة سحب المصعد هي جزء مهم من نظام المصعد ، والذي يستخدم لتوفير الطاقة ودفع تشغيل المصعد. عادة ما يتكون من المحرك ، والحد من ، عجلة سحب ،الحبال السلكية والمكونات الأخرى.
ما يلي هي المكونات الرئيسية ووظائف آلة سحب المصعد:
1المحرك الكهربائي: تستخدم آلة سحب المصعد المحرك الكهربائي كمصدر طاقة لتحويل الطاقة الكهربائية إلى طاقة ميكانيكية وتوفير عزم دوران وقوة دوران كافية لدفع عجلة سحب.
2الجهاز المقلص: يقع الجهاز المقلص بين المحرك وعجلة الجر، والذي يستخدم لتقليل سرعة الخروج من المحرك وتوفير عزم دوران مناسب والقوة إلى عجلة الجر.ويمكن تحقيق المكبّر من خلال التروس، سلسلة أو حزمة نقل
3عجلة الجر: عجلة الجر هي عجلة مستديرة مصنوعة من مواد عالية القوة ومثبتة على إطار المصعد.الذي يوفر قوة الحركة صعودا وهبوطا من خلال دوران عجلة الجر.

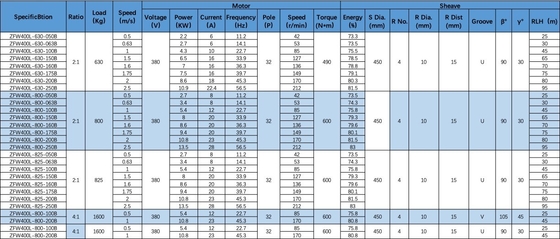

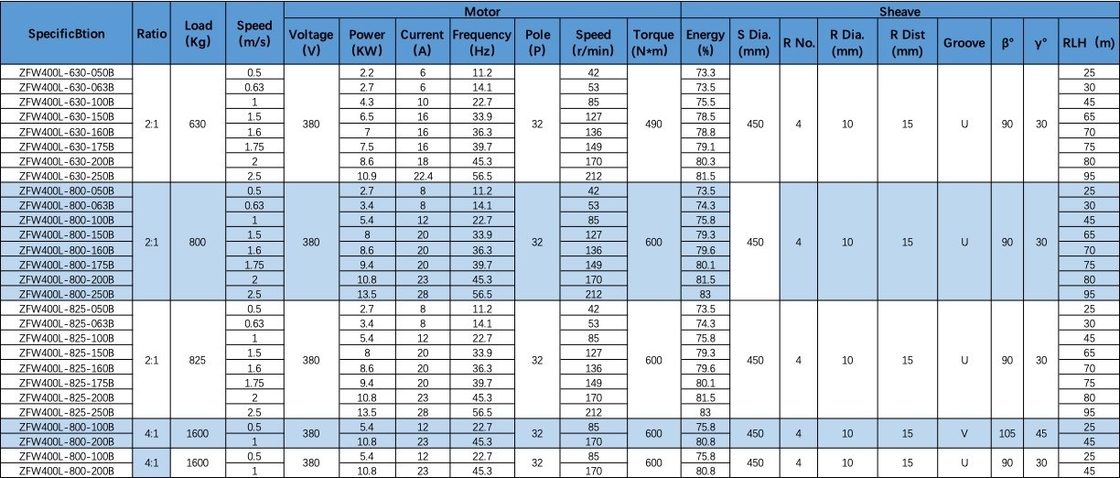

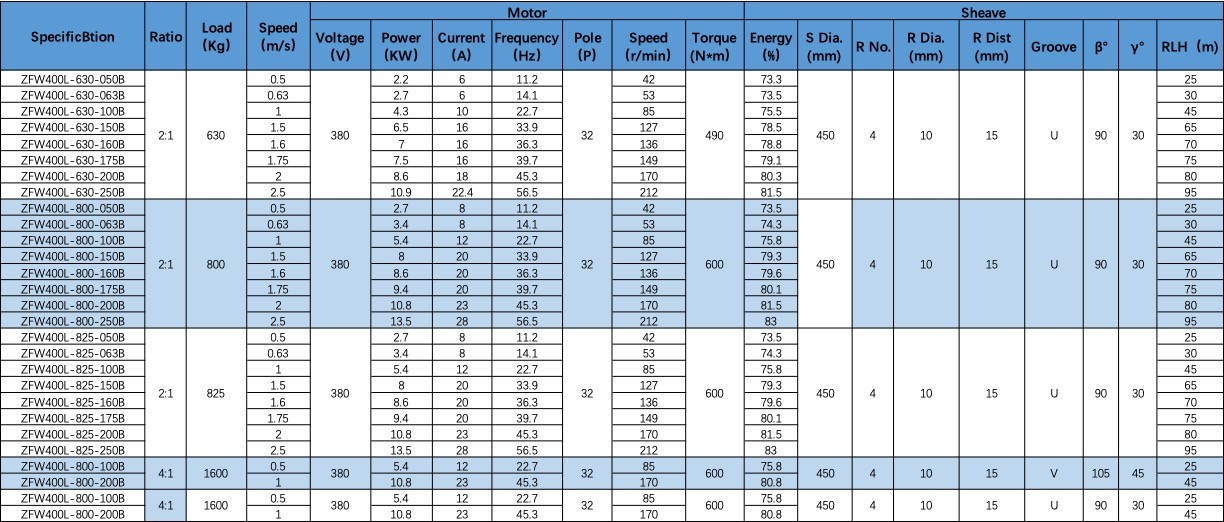

نموذج ZFW400L الشكل الموصى به
| المواصفات | النسبة | الحمل ((كغ) | السرعة ((m/s) | المحرك | الحشيش | ||||||||||||||
| الجهد ((V) | الطاقة ((KW) | التيار ((أ)) | التردد ((هرتز)) | البولندي | السرعة ((r/min) | عزم الدوران ((N*m) | الطاقة ((%) | (إم) | لا | (إم) | R Dist (ملم) | القناة | β° | γ° | RLH(m) | ||||
| ZFW400L-630-050B | 2:1 | 630 | 0.5 | 380 | 2.2 | 6 | 11.2 | 32 | 42 | 490 | 73.3 | 450 | 4 | 10 | 15 | يو | 90 | 30 | 25 |
| ZFW400L-630-063B | 0.63 | 2.7 | 6 | 14.1 | 53 | 73.5 | 30 | ||||||||||||
| ZFW400L-630-100B | 1 | 4.3 | 10 | 22.7 | 85 | 75.5 | 45 | ||||||||||||
| ZFW400L-630-150B | 1.5 | 6.5 | 16 | 33.9 | 127 | 78.5 | 65 | ||||||||||||
| ZFW400L-630-160B | 1.6 | 7 | 16 | 36.3 | 136 | 78.8 | 70 | ||||||||||||
| ZFW400L-630-175B | 1.75 | 7.5 | 16 | 39.7 | 149 | 79.1 | 75 | ||||||||||||
| ZFW400L-630-200B | 2 | 8.6 | 18 | 45.3 | 170 | 80.3 | 80 | ||||||||||||
| ZFW400L-630-250B | 2.5 | 10.9 | 22.4 | 56.5 | 212 | 81.5 | 95 | ||||||||||||
| ZFW400L-800-050B | 2:1 | 800 | 0.5 | 380 | 2.7 | 8 | 11.2 | 32 | 42 | 600 | 73.5 | 450 | 4 | 10 | 15 | يو | 90 | 30 | 25 |
| ZFW400L-800-063B | 0.63 | 3.4 | 8 | 14.1 | 53 | 74.3 | 30 | ||||||||||||
| ZFW400L-800-100B | 1 | 5.4 | 12 | 22.7 | 85 | 75.8 | 45 | ||||||||||||
| ZFW400L-800-150B | 1.5 | 8 | 20 | 33.9 | 127 | 79.3 | 65 | ||||||||||||
| ZFW400L-800-160B | 1.6 | 8.6 | 20 | 36.3 | 136 | 79.6 | 70 | ||||||||||||
| ZFW400L-800-175B | 1.75 | 9.4 | 20 | 39.7 | 149 | 80.1 | 75 | ||||||||||||
| ZFW400L-800-200B | 2 | 10.8 | 23 | 45.3 | 170 | 81.5 | 80 | ||||||||||||
| ZFW400L-800-250B | 2.5 | 13.5 | 28 | 56.5 | 212 | 83 | 95 | ||||||||||||
| ZFW400L-825-050B | 2:1 | 825 | 0.5 | 380 | 2.7 | 8 | 11.2 | 32 | 42 | 600 | 73.5 | 450 | 4 | 10 | 15 | يو | 90 | 30 | 25 |
| ZFW400L-825-063B | 0.63 | 3.4 | 8 | 14.1 | 53 | 74.3 | 30 | ||||||||||||
| ZFW400L-825-100B | 1 | 5.4 | 12 | 22.7 | 85 | 75.8 | 45 | ||||||||||||
| ZFW400L-825-150B | 1.5 | 8 | 20 | 33.9 | 127 | 79.3 | 65 | ||||||||||||
| ZFW400L-825-160B | 1.6 | 8.6 | 20 | 36.3 | 136 | 79.6 | 70 | ||||||||||||
| ZFW400L-825-175B | 1.75 | 9.4 | 20 | 39.7 | 149 | 80.1 | 75 | ||||||||||||
| ZFW400L-825-200B | 2 | 10.8 | 23 | 45.3 | 170 | 81.5 | 80 | ||||||||||||
| ZFW400L-825-250B | 2.5 | 13.5 | 28 | 56.5 | 212 | 83 | 95 | ||||||||||||
| ZFW400L-800-100B | 4:1 | 1600 | 0.5 | 380 | 5.4 | 12 | 22.7 | 32 | 85 | 600 | 75.8 | 450 | 4 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW400L-800-200B | 1 | 10.8 | 23 | 45.3 | 170 | 80.8 | 45 | ||||||||||||
| ZFW400L-800-100B | 4:1 | 1600 | 0.5 | 380 | 5.4 | 12 | 22.7 | 32 | 85 | 600 | 75.8 | 450 | 4 | 10 | 15 | يو | 90 | 30 | 25 |
| ZFW400L-800-200B | 1 | 10.8 | 23 | 45.3 | 170 | 80.8 | 45 | ||||||||||||
الجدول الاختياري
| النوع | الحمل ((كغ) | السرعة ((m/s) | الحشيش ((ملم) | الجهد ((V) |
| آلة سحب الدوار الخارجي | ||||
| ZFW320 | 320-630 | 0.5-175 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-25 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-25 | 450 | 380 |
| ZFW400L | 1000 إلى 1150 | 0.5-25 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-25 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-25 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-30 | 450/480 | 380 |
| آلة سحب الدوار الداخلي | ||||
| ZFN320 | 630-1150 | 0.5-175 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-30 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-30 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-30 | 520 | 380 |
| آلة سحب المصعد المنزلية | ||||
| ZFN200 | 320-450 | 0.4-10 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-10 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-10 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-10 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
