| مكان المنشأ: | شنغهاي |
|---|---|
| اسم العلامة التجارية: | ZANFENG |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | ZFW400L 450/550 مم |
| الحد الأدنى لكمية: | 1 قطعة |
| الأسعار: | Negotiable,USD1200-USD2000 |
| تفاصيل التغليف: | تغليف الصادرات القياسية ، صناديق خشبية خالية من التبخير. |
| وقت التسليم: | 5 ~ 10 أيام عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 1000 قطعة / قطعة شهريا |
| الجهد االكهربى: | 380 | الشد: | 2:1-4:1 |
|---|---|---|---|
| طَوّق: | أعزب | Elv.Load: | 1250-1600 كجم |
| إلف السرعة: | 1.0-2.5 (م/ث) | أحزم بقطر: | 450/550 ملم |
| واجب: | S5-40٪ | الأعلى. حمولة ساكنة: | 10000 كجم |
| وزن: | 780 كجم | الفرامل: | DC110V 2X2.2 |
| كود IP: | IP41 | <i>Ins.</i> <b>الإضافية.</b> <i>Class</i> <b>فصل</b>: | F |
| إبراز: | جرار مصعد متزامن بدون تروس بمغناطيس دائم,ماكينة جر بدون تروس للرفع,ماكينة جر مصعد 1600 كجم |
||

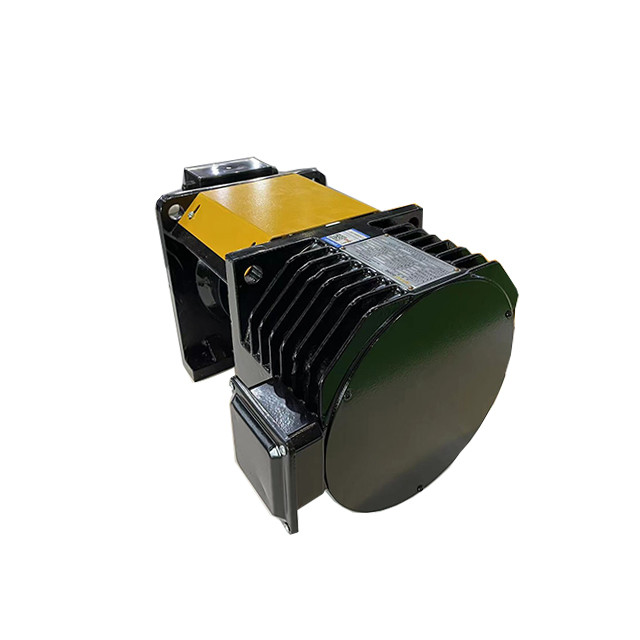

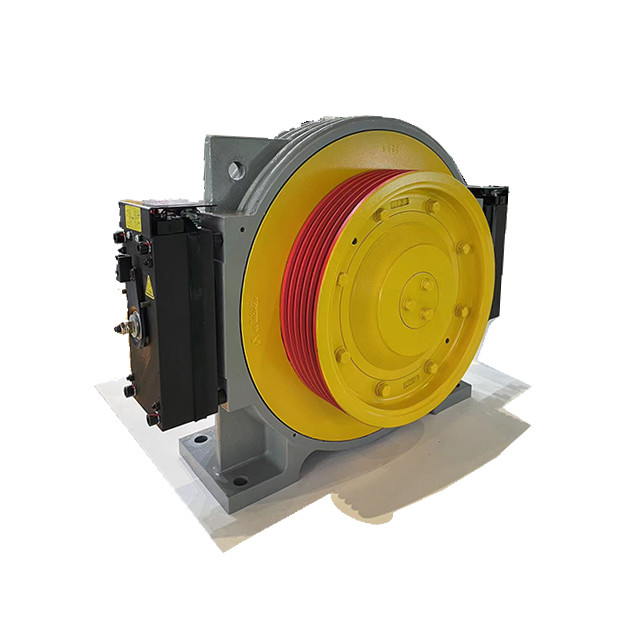

تعتبر آلة جر المصعد مكونًا رئيسيًا يستخدم لدفع عملية رفع المصعد.يتكون عادةً من المحرك ودواسة السرعة والفرامل.
تتمثل الوظيفة الرئيسية لآلة جر المصعد في توفير قوة رفع المصعد من خلال نقل عزم الدوران.إنه يستخدم حبل سلكي فولاذي (حبل الجر) أو نظام نقل الحزام لتوصيل المقصورة السفلية وثقل الموازنة للمصعد، وذلك لرفع وتشغيل المصعد.
في عملية التشغيل، عندما يبدأ المصعد، يوفر المحرك الطاقة، ويحول المحرك الدوار عالي السرعة إلى سرعة وعزم دوران مناسبين من خلال جهاز التباطؤ، ومن ثم ينقل الطاقة إلى حبل الجر أو نظام دفع الحزام، وبالتالي قيادة المصعد تشغيل المصعد.تلعب الفرامل دورًا في التحكم في توقف المصعد أو موضعه.
تتميز آلة جر المصعد بخصائص السلامة والموثوقية والكفاءة العالية وتوفير الطاقة، وهي جزء لا غنى عنه ومهم في نظام المصعد الحديث.
نموذج ZFW400L النموذج الموصى به
| تخصيص | نسبة | تحميل (كجم) | السرعة (م / ث) | محرك | إحزم | ||||||||||||||
| الجهد (الخامس) | الطاقة (KW) | الحالي (أ) | التردد (هرتز) | القطب (ف) | السرعة (ص / دقيقة) | عزم الدوران (ن * م) | طاقة(٪) | ضياء.(مم) | رقم ص | ص ضياء.(مم) | حي R (مم) | أخدود | β° | γ° | رله (م) | ||||
| ZFW480L-1250-100A | 2: 1 | 1250 | 1 | 380 | 8.2 | 18 | 22.7 | 32 | 85 | 919 | 80.4 | 450 | 5 | 10 | 15 | يو | 90 | 30 | 45 |
| ZFW480L-1250-150A | 1.5 | 12.3 | 31.5 | 33.9 | 127 | 83.6 | 70 | ||||||||||||
| ZFW480L-1250-175A | 1.75 | 14.3 | 31.5 | 39.7 | 149 | 85 | 80 | ||||||||||||
| ZFW480L-1250-200A | 2 | 16.3 | 35 | 45.3 | 170 | 85.5 | 85 | ||||||||||||
| ZFW480L-1250-250A | 2.5 | 20.4 | 44 | 56.5 | 212 | 86.4 | 100 | ||||||||||||
| ZFW480L-1350-100A | 2: 1 | 1350 | 1 | 380 | 8.8 | 19.5 | 22.7 | 32 | 85 | 992 | 80.7 | 450 | 5 | 10 | 15 | يو | 90 | 30 | 45 |
| ZFW480L-1350-150A | 1.5 | 13.2 | 34 | 33.9 | 127 | 84 | 70 | ||||||||||||
| ZFW480L-1350-175A | 1.75 | 15.4 | 34 | 39.7 | 149 | 85.3 | 80 | ||||||||||||
| ZFW480L-1350-200A | 2 | 17.6 | 38 | 45.3 | 170 | 85.6 | 85 | ||||||||||||
| ZFW480L-1350-250A | 2.5 | 22.1 | 47.5 | 56.5 | 212 | 86.6 | 100 | ||||||||||||
| ZFW480L-1600-100A | 1600 | 1 | 380 | 10.5 | 23 | 22.7 | 32 | 85 | 1176 | 81.6 | 450 | 6 | 10 | 15 | يو | 90 | 30 | 45 | |
| ZFW480L-1600-150A | 1.5 | 15.7 | 39 | 33.9 | 127 | 84.9 | 70 | ||||||||||||
| ZFW480L-1600-175A | 1.75 | 18.3 | 39 | 39.7 | 149 | 85.7 | 80 | ||||||||||||
| ZFW480L-1600-200A | 2 | 20.9 | 44 | 45.3 | 170 | 85.8 | 85 | ||||||||||||
| ZFW480L-1600-250A | 2.5 | 26.1 | 55 | 56.5 | 212 | 86.9 | 100 | ||||||||||||
| ZFW480L-1250-100C | 2: 1 | 1250 | 1 | 380 | 8.2 | 18.6 | 18.4 | 32 | 69 | 1123 | 80.4 | 550 | 5 | 10 | 15 | يو | 90 | 30 | 45 |
| ZFW480L-1250-175C | 1.75 | 14.3 | 30.5 | 32.5 | 122 | 84.5 | 80 | ||||||||||||
| ZFW480L-1250-200C | 2 | 116.3 | 39.8 | 37.1 | 139 | 85 | 85 | ||||||||||||
| ZFW480L-1250-250C | 2.5 | 20.4 | 42.5 | 46.4 | 174 | 85.8 | 100 | ||||||||||||
| ZFW480L-1350-100C | 2: 1 | 1350 | 1 | 380 | 8.8 | 20.4 | 18.4 | 32 | 69 | 1213 | 80.7 | 550 | 5 | 10 | 15 | يو | 90 | 30 | 45 |
| ZFW480L-1350-175C | 1.75 | 15.4 | 33 | 32.5 | 122 | 84.8 | 80 | ||||||||||||
| ZFW480L-1350-200C | 2 | 17.6 | 39.8 | 37.1 | 139 | 85.1 | 85 | ||||||||||||
| ZFW480L-1350-250C | 2.5 | 22.1 | 46.2 | 46.4 | 174 | 85.9 | 100 | ||||||||||||
| ZFW480L-1600-100C | 2: 1 | 1600 | 1 | 380 | 10.5 | 23.1 | 18.4 | 32 | 69 | 1437 | 81.6 | 550 | 6 | 10 | 15 | يو | 90 | 30 | 45 |
| ZFW480L-1600-150C | 1.5 | 15.7 | 34.4 | 27.7 | 104 | 84.9 | 70 | ||||||||||||
| ZFW480L-1600-175C | 1.75 | 18.3 | 39.6 | 32.5 | 122 | 85.2 | 80 | ||||||||||||
| ZFW480L-1600-200C | 2 | 20.9 | 46 | 37.1 | 139 | 85.4 | 85 | ||||||||||||
| ZFW480L-1600-250C | 2.5 | 26.1 | 55.9 | 46.4 | 174 | 86.3 | 100 | ||||||||||||
| ZFW480L-1600-100A | 4:1 | 3000 | 0.5 | 380 | 10.5 | 23 | 22.7 | 32 | 85 | 1176 | 81.6 | 450 | 6 | 10 | 15 | الخامس | 105 | 45 | 25 |
| ZFW480L-1600-200A | 1 | 20.9 | 44 | 45.3 | 170 | 85.8 | 45 | ||||||||||||
| ZFW480L-1600-100A | 4:1 | 3000 | 0.5 | 380 | 10.5 | 23 | 22.7 | 32 | 85 | 1176 | 81.6 | 450 | 6 | 10 | 15 | يو | 90 | 30 | 25 |
| ZFW480L-1600-200A | 1 | 20.9 | 44 | 45.3 | 170 | 85.8 | 45 | ||||||||||||
| ZFW480L-1600-100C | 4:1 | 3000 | 0.5 | 380 | 10.5 | 23.1 | 18.4 | 32 | 69 | 1437 | 81.6 | 550 | 5 | 10 | 15 | الخامس | 105 | 45 | 25 |
| ZFW480L-1600-200C | 1 | 20.9 | 44 | 37.1 | 139 | 85.4 | 45 | ||||||||||||
| ZFW480L-1600-100C | 4:1 | 3000 | 0.5 | 380 | 10.5 | 23.1 | 18.4 | 32 | 69 | 1437 | 81.6 | 550 | 5 | 10 | 15 | يو | 90 | 30 | 25 |
| ZFW480L-1600-200C | 1 | 20.9 | 44 | 37.1 | 139 | 85.4 | 45 | ||||||||||||
جدول اختياري
| يكتب | تحميل (كجم) | السرعة (م / ث) | إحزم (مم) | الجهد (الخامس) |
| آلة الجر الدوار الخارجي | ||||
| ZFW320 | 320-630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| آلة الجر الدوار الداخلي | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| ماكينة جر المصعد المنزلي | ||||
| ZFN200 | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
التعليمات
1. ماذا يمكنني الحصول على الاقتباس؟
في غضون 24 ساعة سيتم الرد على الاستفسار. إذا كنت عاجلاً للغاية بشأن السعر،
الرجاء الاتصال بنا أو إخبارنا بالبريد الإلكتروني الخاص بك حتى يتسنى لنا مراعاة أولوية استفسارك.
2. كيف يمكنني الحصول على عينة للتحقق من الجودة الخاصة بك؟
تقديم العينة الموجودة لدينا للتحقق من الجودة لدينا، وتكلفة الشحن تحتاج إلى دفعها من قبلك. بعد تأكيد السعر، يمكنك
تتطلب عينات للتحقق من الجودة لدينا، ولكن تكلفة العينة تحتاج إلى دفعها من قبلك. يمكن أن تكون تكلفة العينة قابلة للاسترداد إذا وصلت كمية الطلب بالجملة إلى طلبنا.
3. ما نوع الملفات التي تقبلونها للطباعة؟
بي دي إف، أدوبي إليستريتور، سي دي آر
4. هل يمكنك أن تفعل التصميم بالنسبة لنا؟
نعم.لدينا فريق تصميم محترف، ما عليك سوى إخبارنا بالتفاصيل الخاصة بك وسنساعدك في تنفيذ الإدرارات الخاصة بك إلى منتجات مثالية. ولا بأس أيضًا إذا لم يكن لديك الملفات الكاملة. أرسل لنا صورًا عالية الدقة، يمكننا تصميم التصميم الذي تريده .
إذا قمت بإرسال شعارك إلينا، فسوف نجعل العمل الفني مرجعًا لك.
إذا كان لديك أي سؤال، الثابتة والمتنقلة لا تتردد في الاتصال بي.
