| مكان المنشأ | شنغهاي |
| اسم العلامة التجارية | ZANFENG |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | ZFW320 |

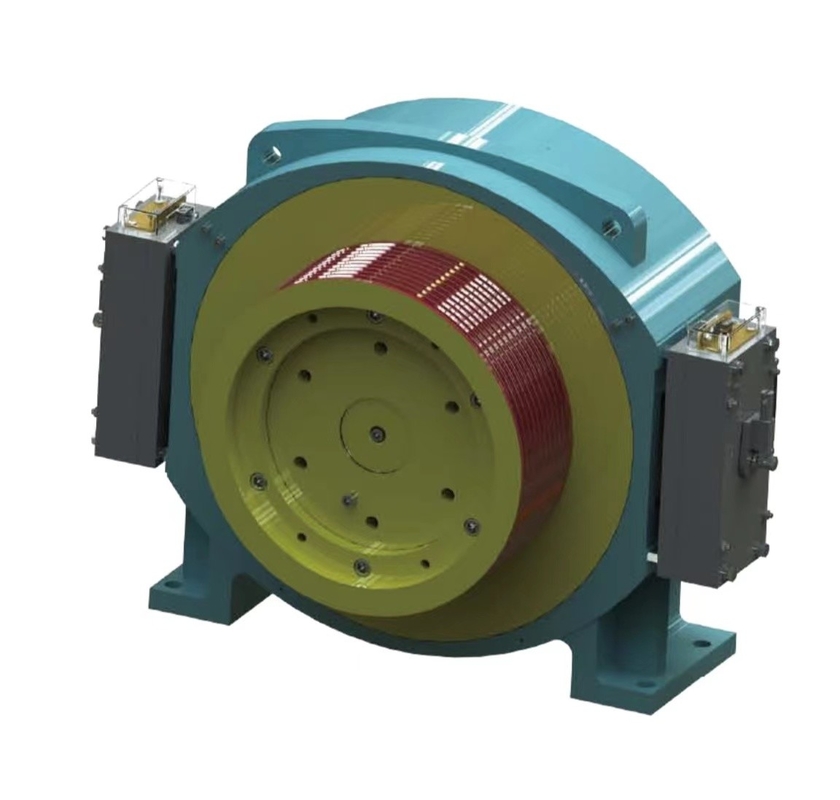

آلة سحب المصعد:
آلة سحب المصعد هي مكون مهم في نظام المصعد ، والذي يستخدم لتوفير الطاقة والنقل اللازمة لتشغيل المصعد.فيما يلي الخطوات العامة لتركيب آلة سحب المصعد:
1تحديد الموقع: أولاً، يجب تحديد موقع تركيب آلة الجر. عادةً ما يتم تركيب آلة الجر على الجزء العلوي من عمود المصعد،ويجب حجز مساحة كافية لاستيعاب آلة الجر ومعدات الدعم الخاصة بها.
2.تركيب دعامة آلة الجر: إعداد إطار دعامة آلة الجر في الجزء العلوي من العمود لضمان أن الدعم مستقرة ومواءمة مع جدار العمود.عادة ما تكون العصا مصنوعة من الصلب أو غيرها من المواد المناسبة.
3.تركيب آلة الجر: وضع آلة الجر على الدعامةواستخدام المسامير أو غيرها من أجهزة التثبيت الأمنية لتثبيتها على الدعامة لضمان أن آلة الجر ثابتة ومستقرة.
4. الاتصال PSU والأسلاك: وفقا لتصميم ومواصفات آلة الجر، توصيل خط الطاقة وخط التحكم إلى آلة الجر.ضمان الاتصال الصحيح وإجراء الترسيم الكهربائي المقابلة كما هو مطلوب.
5ربط عجلة الجر والحبل السلكي: ربط الحبل السلكي بعجلة الجر، وتثبيت الحبل بشكل صحيح على آلة الجر وفقا للإجراء الصحيح.تأكد من أن الحبل ثابت بشكل صحيح دون الاسترخاء أو الانحناء وقد خضع لضبط التوتر الصحيح.
6اختبار وإصلاح الأخطاء: بعد الانتهاء من التثبيتيجب إجراء اختبارات شاملة وإصلاح الأخطاء لضمان التشغيل الطبيعي لآلة الجر وتوفير قدرة تحمل كافية وأداء السلامةويشمل ذلك التجربة، ووقف الطوارئ، ومراقبة السرعة، واختبار الحمل، إلخ.
نموذج ZFW320 الشكل الموصى به
| المواصفات | النسبة | الحمولة (كغ) |
السرعة (m/s) |
المحرك | الحشيش | ||||||||||||||
| الجهد (V) |
القوة (كيلوواط) |
التيار الحالي (أ) |
التكرار (هرتز) |
قطب (ب) |
السرعة (r/min) |
عزم الدوران (ن) |
الطاقة (%) |
(إم) | لا | (إم) | R Dist (ملم) | القناة | β° | γ° |
RLH (م) |
||||
| ZFW320-320-050 | 2:1 | 320 | 0.5 | 380 | 1.1 | 3 | 12 | 24 | 60 | 170 | 72.7 | 320 | 3 | 8 | 12 | يو | 85 | 25 | 25 |
| ZFW320-320-063 | 0.63 | 1.3 | 3 | 15 | 75 | 73.4 | 30 | ||||||||||||
| ZFW320-320-100 | 1 | 2.1 | 5 | 23.8 | 119 | 77.7 | 40 | ||||||||||||
| ZFW320-320-150 | 1.5 | 3.2 | 8 | 35.8 | 179 | 79.3 | 50 | ||||||||||||
| ZFW320-320-160 | 1.6 | 3.4 | 8 | 38.2 | 191 | 80.2 | 55 | ||||||||||||
| ZFW320-320-175 | 1.75 | 3.7 | 8 | 41.8 | 209 | 80.5 | 60 | ||||||||||||
| ZFW320-400-050 | 2:1 | 400 | 0.5 | 380 | 1.4 | 4 | 12 | 24 | 60 | 220 | 73.7 | 320 | 3 | 8 | 12 | يو | 85 | 25 | 25 |
| ZFW320-400-063 | 0.63 | 1.7 | 4 | 15 | 75 | 74.8 | 30 | ||||||||||||
| ZFW320-400-100 | 1 | 2.7 | 6 | 23.8 | 119 | 78.3 | 40 | ||||||||||||
| ZFW320-400-150 | 1.5 | 4.1 | 11 | 35.8 | 179 | 80.3 | 50 | ||||||||||||
| ZFW320-400-160 | 1.6 | 4.4 | 11 | 38.2 | 191 | 81 | 55 | ||||||||||||
| ZFW320-400-175 | 1.75 | 4.8 | 11 | 41.8 | 209 | 81.2 | 60 | ||||||||||||
| ZFW320-450-050 | 2:1 | 450 | 0.5 | 380 | 1.5 | 5 | 12 | 24 | 60 | 240 | 74 | 320 | 3 | 8 | 12 | يو | 85 | 25 | 25 |
| ZFW320-450-063 | 0.63 | 1.9 | 5 | 15 | 75 | 75.6 | 30 | ||||||||||||
| ZFW320-450-100 | 1 | 3 | 7 | 23.8 | 119 | 78.5 | 40 | ||||||||||||
| ZFW320-450-150 | 1.5 | 4.5 | 12 | 35.8 | 179 | 80.5 | 50 | ||||||||||||
| ZFW320-450-160 | 1.6 | 4.8 | 12 | 38.2 | 191 | 81.2 | 55 | ||||||||||||
| ZFW320-450-175 | 1.75 | 5.3 | 12 | 41.8 | 209 | 81.3 | 60 | ||||||||||||
| ZFW320-630-050 | 2:1 | 630 | 0.5 | 380 | 2.1 | 7 | 12 | 24 | 60 | 340 | 76.4 | 320 | 4 | 8 | 12 | يو | 85 | 25 | 25 |
| ZFW320-630-063 | 0.63 | 2.7 | 7 | 15 | 75 | 76.9 | 30 | ||||||||||||
| ZFW320-630-100 | 1 | 4.2 | 10 | 23.8 | 119 | 79.8 | 40 | ||||||||||||
| ZFW320-630-150 | 1.5 | 6.4 | 16 | 35.8 | 179 | 81.2 | 50 | ||||||||||||
| ZFW320-630-160 | 1.6 | 6.8 | 16 | 38.2 | 191 | 82.1 | 55 | ||||||||||||
| ZFW320-630-175 | 1.75 | 7.4 | 16 | 41.8 | 209 | 82.3 | 60 | ||||||||||||
الجدول الاختياري
| النوع | الحمل ((كغ) | السرعة ((m/s) | الحشيش ((ملم) | الجهد ((V) |
| آلة سحب الدوار الخارجي | ||||
| ZFW320 | 320-630 | 0.5-175 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-25 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-25 | 450 | 380 |
| ZFW400L | 1000 إلى 1150 | 0.5-25 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-25 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-25 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-30 | 450/480 | 380 |
| آلة سحب الدوار الداخلي | ||||
| ZFN320 | 630-1150 | 0.5-175 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-30 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-30 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-30 | 520 | 380 |
| آلة سحب المصعد المنزلية | ||||
| ZFN200 | 320-450 | 0.4-10 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-10 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-10 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-10 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
